PIROMETR CELLASWITCH PKS-10

Pirometr_CellaSwitch_PKS-10

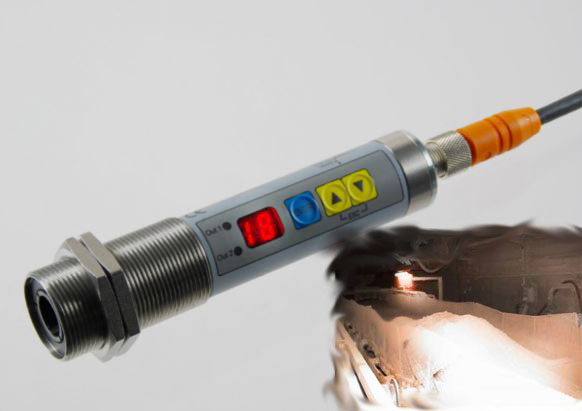

Bezkontaktowy sygnalizator temperatury CellaSwitch PKS-10.

Pirometr CellaSwitch PKS 10 wykorzystywany jest do detekcji gorących obiektów, które pojawiają się w polu widzenia urządzenia. Wykrywają przekroczenie zadanych temperatur w sposób bezkontaktowy. Sygnalizator CellaSwitch PKS 10 może służyć do sygnalizacji temperatury takich materiałów jak: asfalt, szkło, guma, plastik, papier, tekstylia ale również malowane elementy metalowe.

Pirometr Cellaswitch PKS 10 mierzy energię promieniowania podczerwonego obiektu i zamienia ją na sygnał elektryczny.

Wyjście sygnalizacyjne zostanie włączone gdy gorący obiekt znajdzie się w polu widzenia sygnalizatora a wartość temperatury obiektu będzie zawierać się z zaprogramowanym przedziale.
Stan włączenia wyjścia sygnalizowane jest diodą LED.

Pirometr CellaSwitch PKS 10 ma dwa niezależne wyjścia typu Open Collector. Wyjścia te mogą pracować w trybie normalnie otwartym (NO) lub normalnie zamkniętym (NC) i pobudzane są w przypadku przekroczenia zadanej temperatury lub przedziału temperatur.

Tryb pracy wyjść jest konfigurowany za pomocą przycisków znajdujących się z boku sygnalizatora. Wyświetlacz pozwala na dokładną konfiguracją wyjść, ustawienie trybu pracy, przedział temperatur. Przy ustawieniu trybu pracy i zakresu temperatur nie jest wymagana obecność gorącego mierzonego obiektu.

W trakcie pracy sygnalizatora, wyświetlacz podaje wartość mierzonej temperatury wyrażonej w procentach. Pozwala to zorientować się jaka jest temperatura obiektu i oszacowanie kiedy nastąpi przekroczenie zadanych temperatur.

Najnowsza technologia LED zastosowania w wyświetlaczu pozawala na łatwy odczyt wskazań nawet z kilku metrów przy jednoczesnym małym poborze energii przez wyświetlacz.

Szybka bezkontaktowa detekcja obiektów gorących.

• Dwa niezależne wyjścia sygnalizacyjne, indywidualnie programowane pracujące w trybie normalno otwartym lub zamkniętym.

• Przedział sygnalizacji precyzyjnie ustawialny dzięki wyświetlaczom LED.

• Wyświetlacz wskazuje mierzona temperaturę w procentach odniesionych do zakresu sygnalizatora.

• Wysoka rozdzielczość optyczna dzięki wysokiej jakości soczewki pokryta antyrefleksyjną powłoką.

• Wszystkie parametry ustawialne za pomocą przycisków.

• Funkcja diagnostyczna za pomocą przycisków lub sygnału kontrolnego.

• Łatwy montaż.


Parametr Wartość
Zakres temperatur 50-500C/ 122-932 F
Ustawienie temperatury co 1 % zakresu (4,5 C/ 1,8 F)
Rozdzielczość wyjście OC 4,5 K (1%)
Wyświetlacz4,5 K (1%)
Niepewność przełączenia wyjścia OC– 1% zakresu (dla E=1 i Ta = 23 C)
Zakres 8-14 um
Ogniskowa 300 mm
Średnie pole pomiaru fi 12 dla 300 mm
Czas odpowiedzi<100 ms
Zasilanie 10-34 VDC
Dobór mocy<30mA dla 24 VDC
Temperatura zewnętrzna0-65 C
Temperatura … -20 ~80 C
Dopuszczalna wilgotność 95 %
Stopień ochronny IP 65 zgodnie z DIN 400 50
Waga 0,235 kg

WYJŚCIA
Dwa niezależne wyjścia.
– PNP – Open Collector aktywny przy napięciu dodatnim
– funkcja NO/NC
– natężenie prądu 150 mA
– automatyczne odcięcie ochronne przy natężeniu prądu od 250mA
– ochrona przed odwrotnym podłączeniem zasilania
– ochrona przed zwarciem

WEJŚCIA
– wejście testowe 10-34 VDC

WYŚWIETLACZ
– 7 segmentów, czerwony
– wysokość cyfr 8 mmm
– wskazuje mierzoną temperaturę wyrażoną w procentach

DWA ŻÓŁTE LEDY
– wskazuję stan wyjść OC
– pulsuje przy przekroczeniu dozwolonego natężenia prądu
– obie diody pulsują, odwrotne podłączenie zasilania

OPTYKA
Sygnalizator CellaSwitch PKS 10 zastosowano wysokiej jakości szklaną soczewkę pokrytą antyrefleksyjną powłoką. Solidna soczewka i odpowiednia powłoka pozwala na stosowanie sygnalizatora w trudnych, przemysłowych warunkach oraz na łatwe czyszczenie soczewki.

Dzięki zastosowaniu najwyższej jakości soczewki a tym samym wysokiej jakości odwzorowania, CellaSwitch jest odporna na światło rozproszone.
Nawet w przypadku gdy gorący obiekt zmienia swoje położenie lub zmienia się odległość pomiędzy obiektem a sygnalizatorem CellaSwitch pracuję prawidłowo.

MONTAŻ
Stal nierdzewna – obudowa
Antyrefleksyjna, szklana soczewka
Przylącze
M12 konektor 5 bolców

PROGRAMOWANIE – Za pomocą trzech przycisków

USTAWIANIE PARAMETRÓW
– punkt zadziałania ustawialny co 1 % zakresu pomiarowego
– funkcja NO/NC
– opóźnienie ustawione 0 – 99 sekund co 0,1 sekunde

DIAGNOSTYKA
Funkcje diagnostyki można uruchomić zarówno na etapie instalacji sygnalizatora lub w czasie pracy. Uruchomienie to można zrealizować za pomocą przycisku lub zdalnie.
Diagnostyka ta polega na symulacji pojawienia się gorącego obiektu w polu widzenia sygnalizatora.
Aktywację wyjść OC zgodnie z zadanymi progami.
Normy dotyczące wibracji i odporności na wstrząsy:
– DIN EN 60068-2-6 5g (10-2000 Hz)
– DIN EN 60068-2-27 30g (11ms)

EMC
– DIN EN 61000-4-2/-3/-4/-6
– EN 55011

WYKAZ BŁĘDÓW
– przeciążenia wyjść
– przekroczenie temperatury pracy sygnalizatora
– przekroczenie dolnej lub górnej wartości zakresu pomiarowego
– błędne podłączenie zanikania

ZAWARTOŚĆ DOSTAWY
– Sygnalizator temperatury CellaSwitch PKS 10
– instrukcje obsługi
– dwie montażowe nakrętki
– Kabel VK 02 musi być zamówiony oddzielnie
