PIROMETR – CELLATEMP PA 83

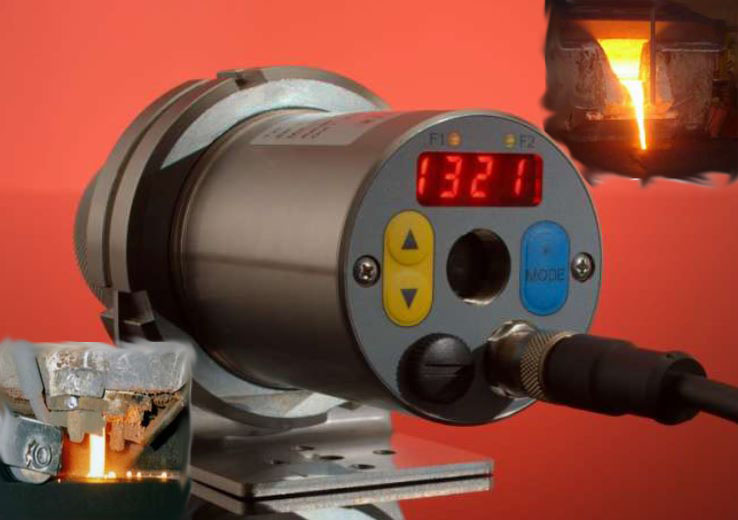

pirometr pomiar strugi zeliwa

Pirometr CellaTemp PA 83 został zaprojektowany do pomiaru temperatury strugi ciekłego metalu w automatycznych liniach odlewniczych.

Najważniejsze cechy:

Do bezkontaktowego pomiaru temperatury strugi ciekłego metalu w liniach ciągłego odlewania

– Zakres temperatur: 650 – 1600 °C

– Zastosowana optyka zapewnia prawidłowy odczyt temperatury nawet przy zmianie pozycji strugi metalu

– Celownik:optyczny(poprzez obiektyw) lub laserowy

– Technika pomiaru na dwóch długościach fal zapewnia dokładne odczyty mimo dymu,kurzu,pyłu.

– Funkcja “Pour stream” pozwala na automatyczną rejestrację temperatury dla każdego odlewu

– Duży wyświetlacz LED

– Złącze USB oraz interfejs RS 485

Pomiar na dwóch długościach fal zapewnia wiarygodne wyniki pomiarów mimo czynników zakłócających takich jak: pył, para wodna, zabrudzony obiektyw.

Cechą szczególną Pirometry CellaTemp PA 83 jest pole pomiarowe w kształcie prostokąta. Nawet wtedy gdy struga ciekłego metalu zmienia swoje położenie pirometr wykrywa strugę i poprawnie odczytuje temperaturę.

Zastosowana optyka umożliwia ustawienie ostrości od 400mm do i precyzyjne (bez błędu paralaksy) wycelowanie pirometru.

Inną ważną cechą jest funkcja automatycznego wykrywania początku procesu odlewania. Czynniki takie jak płomień, krople metalu, nagłe wybuchy itp. nie zakłócają pomiaru. Po zakończeniu każdej fazy odlewania jest opracowany odczyt dla każdego odlewu. Dane przekazywane są za pomocą wyjścia analogowego i interfejsu szeregowego. W razie potrzeby wartości mogą być oglądane na oddzielnym wyświetlaczu cyfrowym widocznym z większej odległości. Opcja sygnalizator alarmowy może być zastosowana do sygnalizacji dźwiękowej przekroczenia wartości granicznych.


Parametr Wartość
Zakres temperatur650 - 1600 °C
CzujnikFotodioda
Zakres spektralny0.95 / 1.05 µm
Zakres ostrościObiektyw standard: 400 mm
Stosunek dystansu do wielkości pola pomiarowegopoziomo: 40 : 1 ; pionowo: 200 : 1
Ustawianie na celObserwując obiekt przez obiektyw lub przy pomocy plamki światła laserowego
2 Wyjścia analogowe0(4) -20 mA liniowe,przełączalne,skalowalne opcja konfiguracji: wejście 0-10V
Obciążeniemax. 500
2 Przełączalne wejścia / wyjściaOpen Collector 24 V, £ 30 mA
Transmisja danychUSB - RS 485 (zintegrowane menu pozwala na ustawianie parametrów I przesyłanie danych do komputera)
Wyświetlacz LED4-cyfry (wysokość cyfry: 8 mm)

Dane mogą być wysłane do systemu zbierania danych klienta lub udokumentowane i zarchiwizowane przy użyciu oprogramowania CellaMevis oferowanego przez producenta.

pomiar_temperatury_wykres

Pirometr CellaTemp PA 83 posiada dwa wyjścia analogowe. Użytkownik może je zdefiniować. Dwa wyjścia przełączają- ce posiadają również wiele możliwości kombinacji. Wartość temperatury jest wyświetlana na wyświetlaczu LED zabudowanym na tylnej części pirometru i jest czytelna z odległości kilku metrów. Parametry można ustawić za pomocą klawiatury pirometru lub z komputera poprzez złącze USB
