PRZETWORNIKI POMIAROWE SERII DB

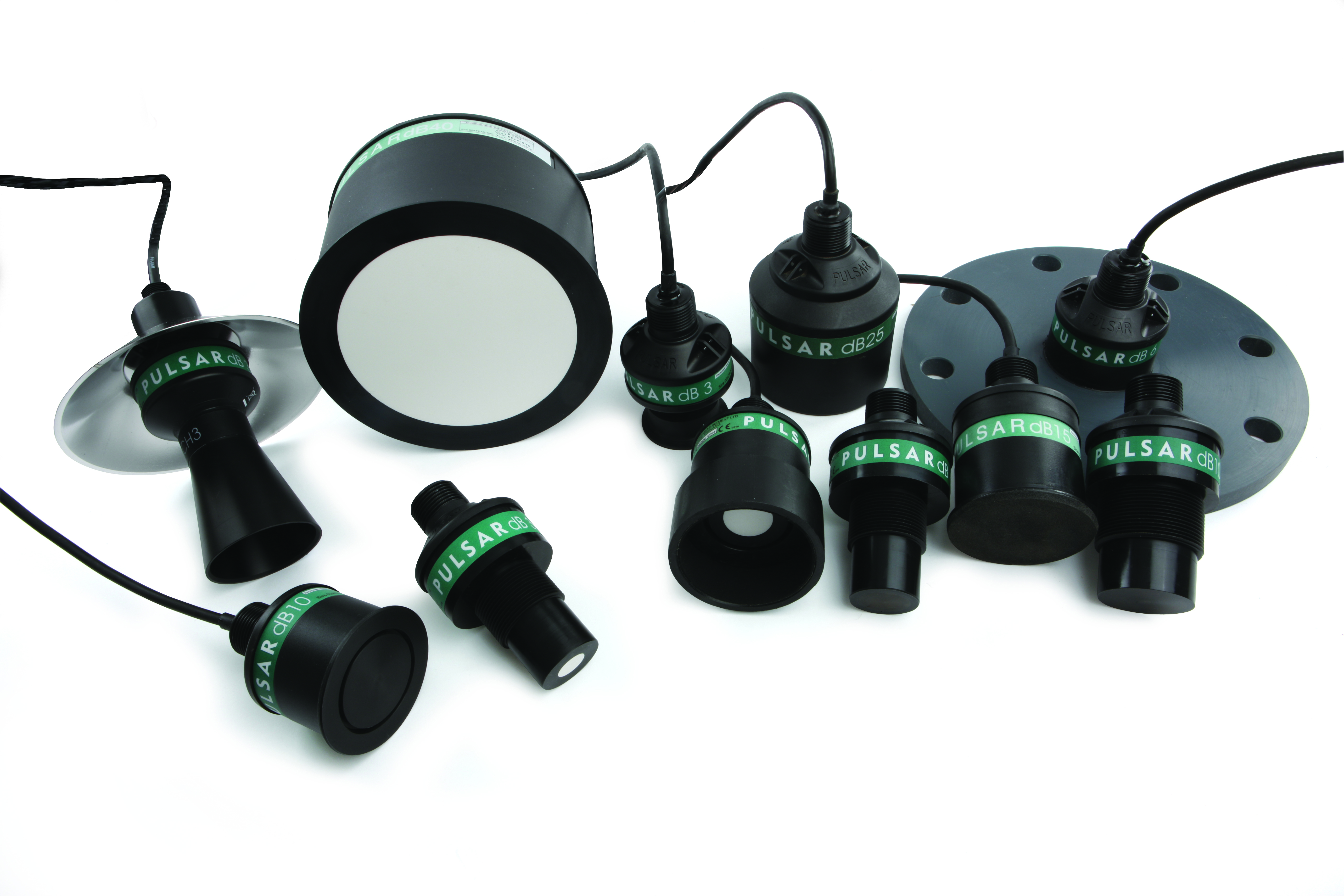

sonda_ultradzwiekowa_db

Innowacyjne przetworniki pomiarowe serii dB służą do współpracy z ultradźwiękowymi miernikami poziomu serii Ultra3 Ultras Blackbox i innymi.
Dzięki swojej unikalnej konstrukcji mogą spełniać wymogi najbardziej odpowiedzialnych aplikacji.

Cechy charakterystyczne:
– Wysoka rozdzielczość przy wąskim kącie wiązki
– Praca w strefach zagrożonych wybuchem
-Aprobata Fm Class I, DIV I, GrpA, B, C, & D
– Zintegrowana kompensacja temperatury
– Małe gabaryty i waga
– Mała strefa martwa
– Solidna konstrukcja w wykonaniu NEMA6P (IP68)

Innowacyjne wzornictwo stworzone przez inżynierów Pulsara doprowadziło do stworzenia serii przetworników ultradźwiękowych dB. Nowe innowacyjne podejście konstrukcyjne inżynierów Pulsara pozwoliło skonstruować odrębny obwód, odpowiedzialny za przetwarzanie sygnału ultradźwiękowego. Jak działa system Pulsara:
Obwody elektroniczne przetwornika dB zasilane są tylko napięciem 24 V.

Napięcie to transformowane jest do wartości 3 000 V Peak-to-Peak i doprowadzone do przetwornika ultradźwiękowego. Odebrany, odbity sygnał ultradźwiękowy jest przetwarzany na sygnał prądowy, oraz przetwarzany w układach elektronicznych według algorytmu DATEM. Przetworniki serii dB są całkowicie odporne na zakłócenia elektryczne z powodu pracy na dużych sygnałach.



SONDA ULTRADŹWIĘKOWA DB Mach 3

sonda_db_mach3

Dokładność: +/- 1mm Zakres: O do 2,5m Częstotliwość pracy: 125kHz Ceramiczny przetwornik PZT Kąt wiązki: 12° @-3 dB

Efektywny kąt wiązki: 3°



SONDA ULTRADŹWIĘKOWA DB 3

Pomiar niskich zakresów poziomów
Zakres: 0,15m do 3,0m Częstotliwość pracy: 125kHz Ceramiczny przetwornik PZT Obudowa: średnica 3,38 cala Kąt wiązki: 12° @-3 dB Efektywny kąt wiązki: 3°



SONDA ULTRADŹWIĘKOWA DB 6

Pomiar niskich zakresów poziomów
Zakres: 0,3m do 6,Om Częstotliwość pracy: 75kHz Ceramiczny przetwornik PZT Obudowa: średnica 3,38 cala
Kąt wiązki: 10° @-3 dB Efektywny kąt wiązki: 3°



SONDA ULTRADŹWIĘKOWA DB 15

Pomiar niskich zakresów poziomów
Zakres: 0,4m do 15,Om Częstotliwość pracy: 41kHz.Ceramiczny przetwornik PiezoflexT homopolymer Obudowa: średnica 3,38 cala Kąt wiązki: 5° @-3 dB Efektywny kąt wiązki: 3*



SONDA ULTRADŹWIĘKOWA DB 25

Pomiar niskich zakresów poziomów
Zakres: 0,4m do 25,0m Częstotliwość pracy: 30kHz.Ceramiczny przetwornik PiezoflexT homopolymer Obudowa: średnica 6,69 cala Kąt wiązki: 5° @-3 dB Efektywny kąt wiązki: 3°



SONDA ULTRADŹWIĘKOWA DB 40

Pomiar niskich zakresów poziomów
Zakres: 0,7m do 40,0m Częstotliwość pracy: 20kHz.Ceramiczny przetwornik PiezoflexT homopolymer Obudowa: średnica 9,0 cala Kąt wiązki: 5° @-3 dB Efektywny kąt wiązki: 3°
