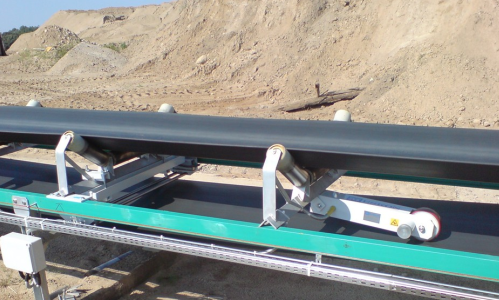

Waga taśmociągowa

Zapraszamy Państwa do zapoznania się z pełną ofertą wag taśmowych i ich osprzętu dostępnych w asortymencie firmy Meskon. W naszej ofercie poza szerokim wyborem wag taśmowych posiadamy między innymi: czujniki wag (wraz z puszkami połączeniowymi), dozownik wagowy, czy integratory wag taśmociągowych.

Budowa i sposób działania

Tensometryczne wagi taśmociągowe stosuje się do pomiaru przepływu i sumowania masy, do ciągłego i sekwencyjnego dozowania składników sypkich, do zabezpieczenia przed przeładowaniem środków transportu, inwentaryzacji materiałów oraz do rozliczeń.

Waga taśmociągowa ACM składa się z trzech podstawowych elementów:

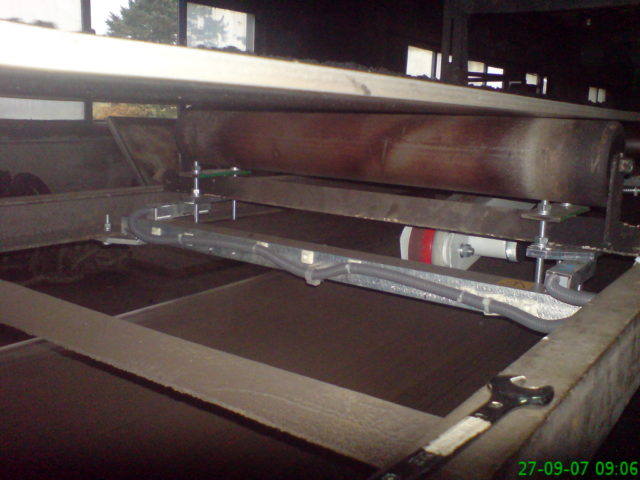

  • Pomostu wagowego ACM – PT. – Pomost wagowy reaguje na obciążenie od materiału przenoszonego na taśmie.

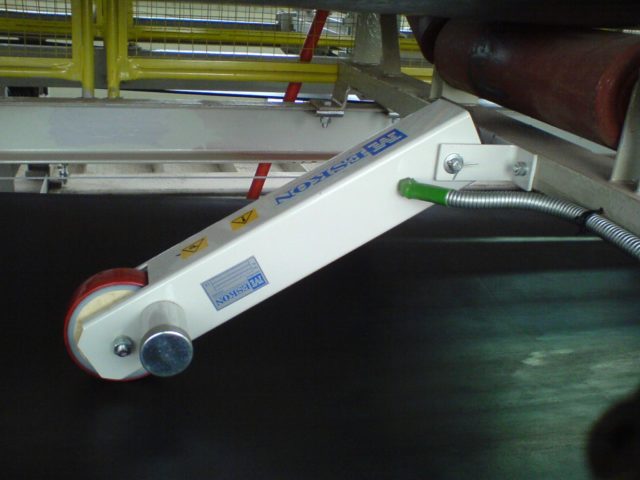

  • Czujnika prędkości taśmy ACM – CP. – Dwa czujniki tensometryczne przetwarzają obciążenie na proporcjonalne sygnały elektryczne.

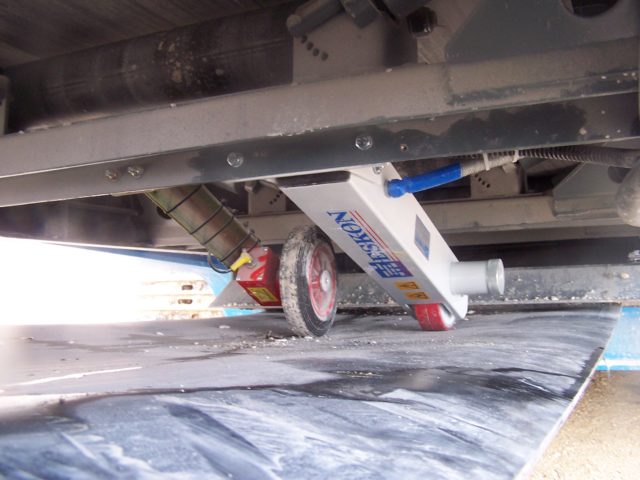

  • Miernika wagowego M M C. – Czujnik prędkości generuje sygnał impulsowy,proporcjonalny do prędkości taśmy.

Wagi taśmociągowe

Miernik wagowy odbiera te sygnały i przelicza je na natężenie przepływu masy, sumuje przeniesiona masę materiału, generuje analogowy sygnał prądowy 0/4 – 20 mA proporcjonalny do natężenia przepływu i sygnały alarmowe na wyjściach dwustanowych.

Miernik posiada także możliwość drukowania raportów i cyfrowego komunikowania się z urządzeniami nadrzędnymi.

Tensometryczne wagi taśmociągowe zaprojektowane są do profesjonalnego użytku, cechuje je pełna uniwersalność.

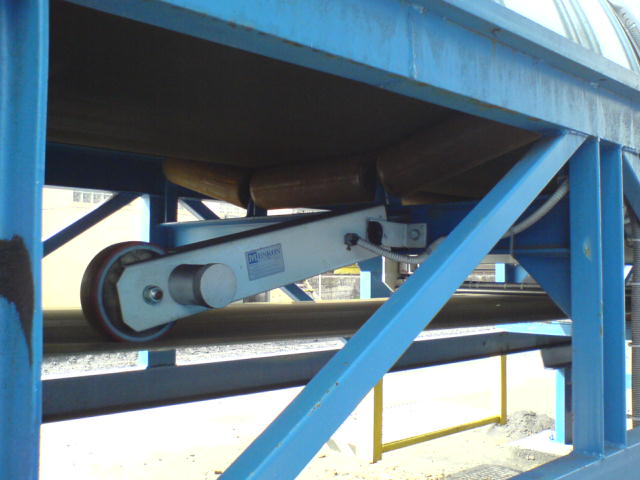

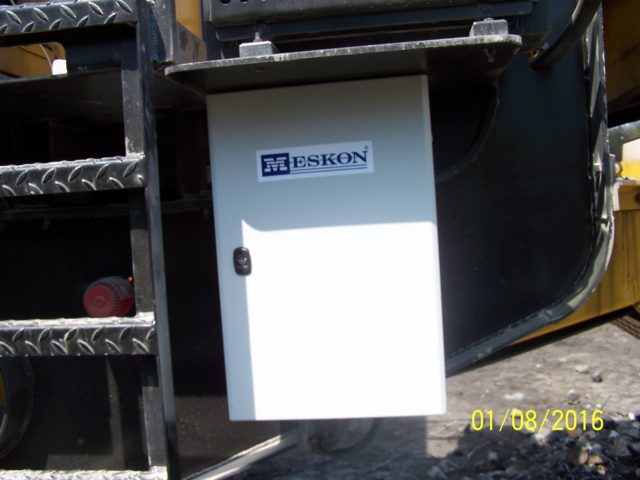

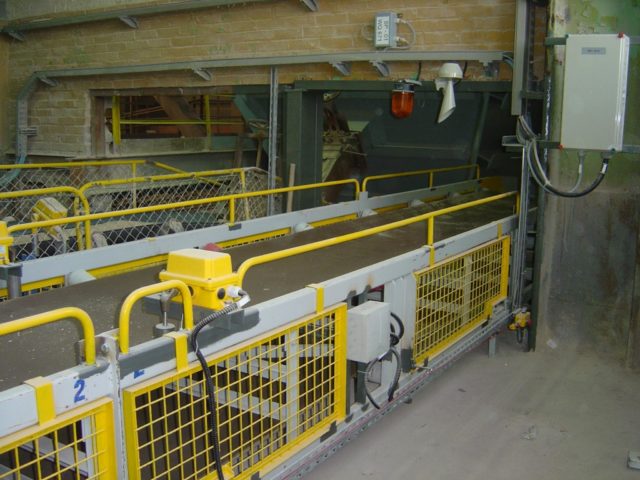

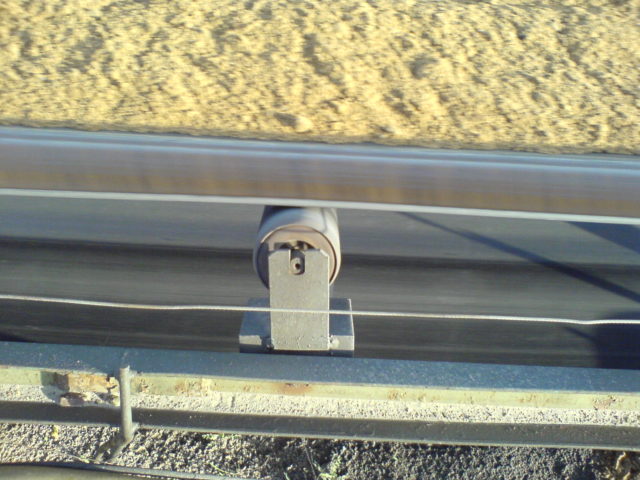

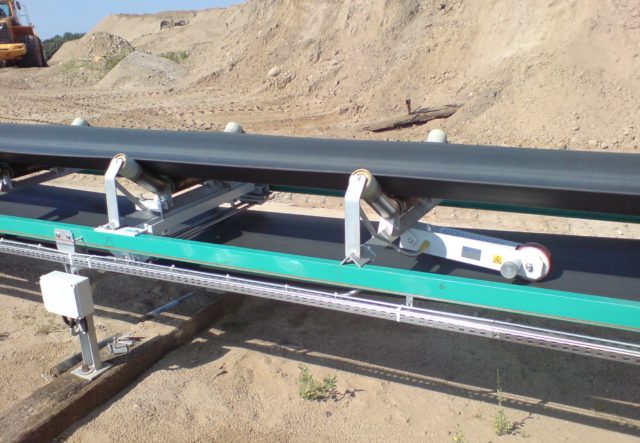

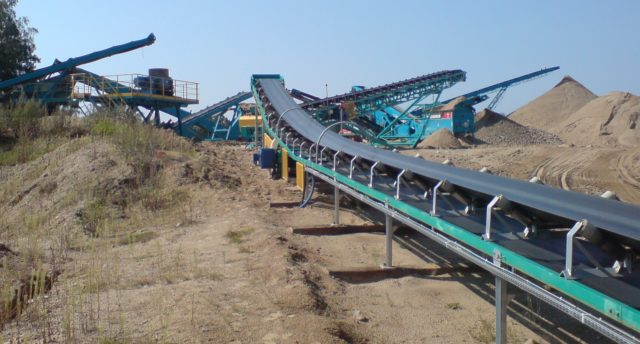

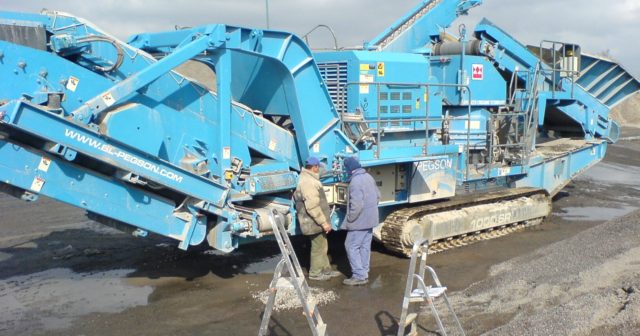

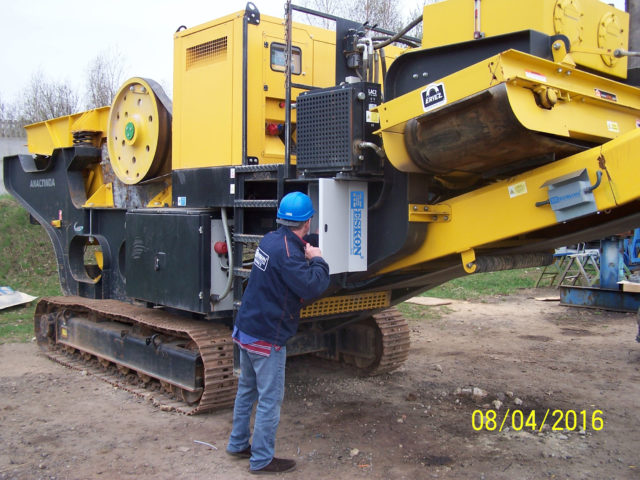

Poniżej kilka przykładowych zdjęć zrealizowanych zleceń:




Parametr Wartość
Szerokość taśmy: Wyk. A - 500 do 1000 mm
Szerokość taśmy: Wyk. B- 1200 do 2000 mm
Zakres wydajności: 1,5 - 3000 t/h
Ilość czujników: 2 czujniki tensometryczne
Napięcie zasilania: 10V DC (Max. 15V DC )
Sygnał wyjściowy: 2 mV / V
Nieliniowość: 0,02% sygnału wyj.
Histereza: 0,02% sygnału wyj.
Powtarzalność: 0,01% sygnału wyj.
Przeciążalność: 150% zakresu obciażenia
Zabezp. przeciażeniowe: Mechaniczne
Aretacja Mechaniczna
Temperatura pracy: -25°C do +50°C
Zakres kompensacji: -15°C do +40°C
Materiał konstrukcyjny:Stal węglowa - standard lub Stal nierdzewna - opcja
Sposób mocowania: do konstrukcji przenośnika
Montaż zest. rolkowego: Za pomocą zacisków uniwersalnych - w zestawie
Ochrona antykorozyjna: Cynkowanie / malowanie proszkowe
Rozwiazanie wagi ACM jest chronione polskim prawem patentowym.

Wagi taśmociągowe specjalnego wykonania:

  • Jako waga 2-pomostowa ACM-II
  • Z czujnikami o czułości innej niż 2 mV/V
  • O konstrukcji lekkiej
  • Dla taśm o szerokości poniżej 500 mm
  • Dla niestandardowych szerokości taśmy i wymiarów montażowych

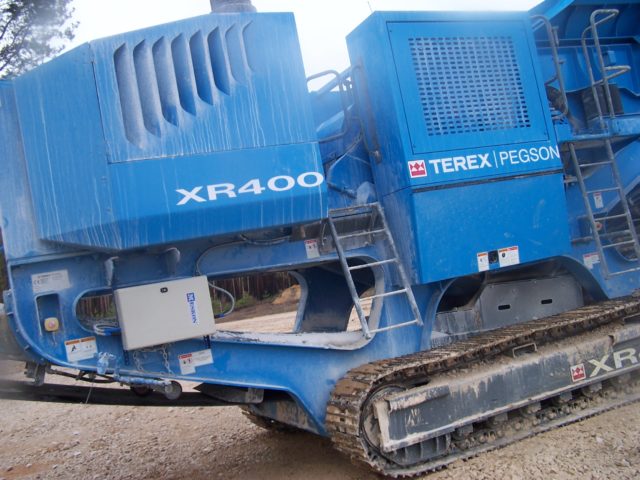

  • Dla maszyn budowlanych i kruszących
  • Dla przenośników niestandardowych

Rozwiazanie wagi ACM jest chronione polskim prawem patentowym.
